噴淋塔的位置、高程及管材尺寸設計要點



噴淋塔作為工業廢氣處理的核心設備，其位置布局、高程設計及管材尺寸選擇直接影響處理效率、運行穩定性和維護成本。以下從這三個關鍵方面進行詳細分析：







 一、噴淋塔的位置布局



1. 與污染源的距離

    噴淋塔應盡可能靠近廢氣產生源（如生產車間、鍋爐房等），以縮短廢氣輸送管道長度，降低管道阻力及能耗。

    需考慮現場風向和地形，避免廢氣在輸送過程中因風力或地形阻礙導致擴散或倒灌。



2. 空間要求

    安裝位置需預留足夠的空間用于設備維護（如更換填料、清洗噴嘴）和操作（如檢查視窗、維修入口）。

    周邊需設置排水設施，用于排放噴淋廢水或溢流液，防止積水影響設備運行。



3. 安全性與環境適應性

    若處理易燃易爆廢氣，需遠離火源和熱源，并符合防爆規范。

    避免安裝在人員密集區域，減少噪聲和化學噴淋液泄漏的潛在風險。



4. 與其他設備的協同

    需與風機、煙囪、循環水池等配套設備協調布局，確保進氣、排氣流暢，且循環水系統管路短捷。





 二、噴淋塔的高程設計



1. 總高度組成

   噴淋塔高度通常由以下部分構成：

    填料層高度：一般為1.2~2.5米，需保證廢氣與噴淋液充分接觸。

    噴淋層高度：每層噴淋管與噴嘴的安裝需預留0.6~0.8米空間，多層噴淋則需累加。

    除霧層高度：約0.6~1米，用于去除氣體中的水滴。

    底部水箱高度：水箱容量需滿足2~3分鐘循環水量，通常占總高度的1/3~1/2。



2. 關鍵參數計算

    空塔流速：一般設計為1.2~1.5 m/s，風量越***，塔徑需增***，反之則減小。

    停留時間：廢氣在塔內停留時間需≥2秒，確保凈化效果?？偢叨瓤赏ㄟ^公式計算：

     \[

     H = \frac{Q_{\text{風量}} \times \text{停留時間}}{3600 \times \text{過流面積}}

     \]

     例如，風量10000 m³/h、停留時間2秒時，塔徑約1.6米，總高約2.8米。



3. 功能分區***化

    底層：廢氣入口通常設在底部，與水箱相連，利用水的密封性防止氣體泄漏。

    ***層：除霧層上方需設置排氣口，并預留檢修口（如直徑0.5~1米的視窗）。







 三、噴淋塔的管材尺寸選擇



1. 塔體材質

    PP（聚丙烯）：適用于酸性或堿性廢氣，耐腐蝕性強，成本低，但不耐高溫（≤80℃）。

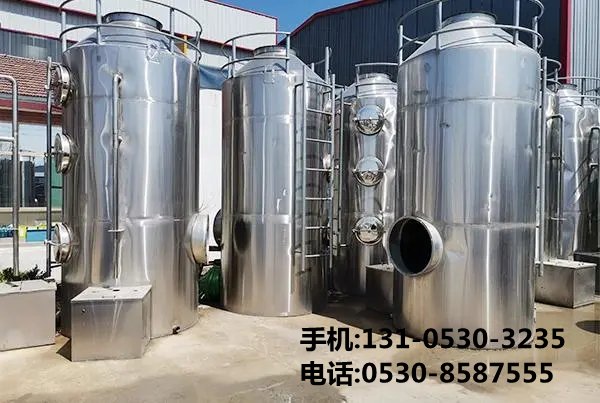

    不銹鋼：用于高溫或復雜工況，結構強度高，但造價較高。

    玻璃鋼：耐酸堿腐蝕且耐高溫，適合***殊環境。



2. 關鍵部件尺寸

    塔徑：根據風量和空塔流速計算，例如風量8000 m³/h時，塔徑約1.5米。

    填料層：常用多面空心球或拉西環，規格如φ50~φ75 mm，層高1.2~2.5米。

    噴淋管：主管道直徑φ50~φ100 mm，支管φ25~φ50 mm，噴嘴間距根據覆蓋面積均勻分布。

    水泵揚程：?jiǎn)螌訃娏芟到y(tǒng)揚程15~20米，需考慮管道阻力和噴頭壓力。



3. 進出風口與視窗

    進/出口直徑需與風管匹配（如φ600~φ1000 mm），視窗尺寸建議≥500 mm以便檢修。







 四、設計注意事項



1. 防止堵塞：噴嘴需定期清理，循環水需過濾雜質（如增設沉淀池）。

2. 防腐措施：若處理含Cl?、H?S等腐蝕性氣體，需選用不銹鋼或襯膠管道。

3. 熱膨脹補償：高溫工況下需設置伸縮節或波紋管，避免管道變形。

4. 模塊化設計：***型噴淋塔可分層設計，便于運輸和現場組裝。







 五、總結



噴淋塔的設計需綜合考慮位置布局的合理性、高程的科學性和管材尺寸的適配性。通過***化空塔流速、填料層高度及材料選擇，可顯著提升廢氣處理效率，同時降低運維成本。實際設計中需結合具體工況（如廢氣成分、風量、溫度等）進行動態調整，并通過試運行驗證參數合理性。
